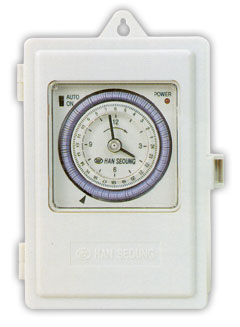

Model : 타이머  HTS-24C / HTS-24BC (방우형 24시간 타이머)   ◈ (주)보영전기판매:02-2266-6650



▶제품설명 및 기능

  *.본 제품은 아날로그식 타임스위치로 방우형 PVC 케이스

     가 부착된 24시간 타임스위치입니다.

  *.세그먼트 위치가 바깥쪽은 ON,안쪽이면OFF 상태입니다.

  *.구동원리는 수정발진자(QUARTZ CRYSTAL)가 제어하는

     스텝핑모타(Stepping motor)

  *.수동전원: ON AUTO S/W

  *.최소조정단위(Min.Adjusting Unit):10분/단위

  *.최소조정간격(Min.Normal Space):10분

  *.조정핀 숫자(Number on Adjusting Plate):144

  *.부하용량이 16(3)A 이상일 경우는 필히 마그네트 스위치

     (MS)를 사용하십시요.

  *.사용법은 투명렌즈를 시계방향으로 돌려  ▶표시에 현재

     시간을 맞추고,요구되는 작동시간에 따라 조정핀을 셋팅

  *.보일러,네온싸인,간판,전기히터,축사,양계장,비닐하우스

     온풍기,가로등,자동판매기,습도조절,기계예열,펌프 등

     에 자동운전 및 점화시간 예약에 사용합니다



▶ 모델사양 및 판매가격(VAT별도)

모델명

판매가

(원/EA)

설정시간

정전보상

사용전압

(Voltage)

부하용량

(유도부하)

보호수준

HTS-24C(일반형)

20,000

24시간

-

AC110∼220V

50/60Hz

16A

(3A)

IP30

HTS-24BC(정전보상형)

24,000

24시간

72시간

AC110∼220V

50/60Hz

16A

(3A)

IP30





▶ 치수도 및 결선도

제품치수도

결선도

프로그램셋팅방법
