제품명 :고장력 후렉시블  (S F)     전기 배관자재 전문업체  (주)보영전기판매:02-2266-6650

www.bye21.co.kr

*.적용규격:KSC 8422

*.특징:특수공법으로 제작된 S형식의 고장력 후렉시블

   전선관이며 내이탈력,압축강도가 우수한 제품임.

   후렉시블 내,외부가 미려하게 제작되어 전선삽입시

   전선이 손상되지 않으며 인장강도가 매우 우수함.

*.용도:건축물 공사용,각종배선공사,소화전용,플랜트

   공사용 등 다양하게 사용되는 가요전선관임.

*.재질:용융아연도금강판 or 스텐 (SUS)

규격별 단가 (VAT 별도)

호  칭

단  가 (일반)
(원/m당)

단  가 (SUS)
(원/m당)

최소내경
(mm)

외  경
(mm)

포장단위
(M)

SF 16

   300

 4,190

15,8

19.1

50

SF 22

   540

 4,700

20.8

24.1

50

SF 28

   810

 5,720

26.4

30.8

50

SF 36

1,360

 6,600

35.0

39.0

30

SF 42

1,510

8,210

40.0

44.8

20

SF 54

2,110

11,000

51.3

56.0

20

SF 70

3,130

19,230

62.9

69.0

20

SF 82

4,460

24,660

77.9

84.7

10

SF104

6,330

48,850

101.6

108.6

10

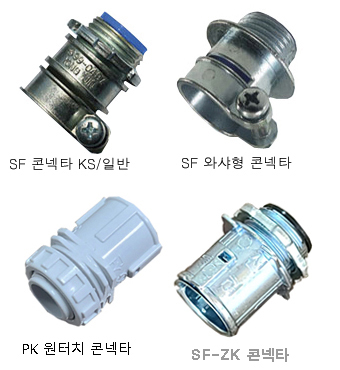

■ 제품명: S F 고장력 후렉시블 콘넥타                                 (주)보영전기판매:02-2266-6650

▲ 일 반

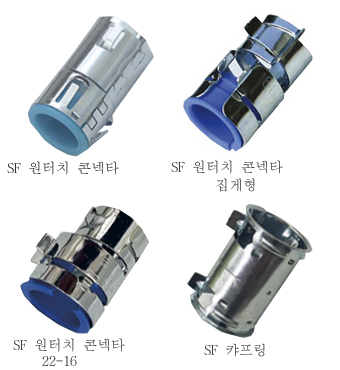

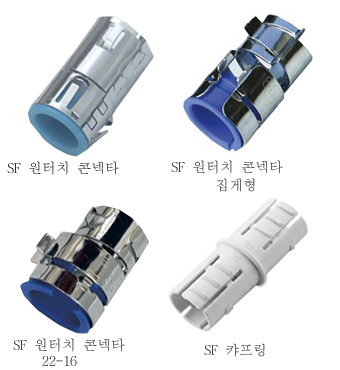

▲ SF 원터치 콘넥타



▲와샤형 16*22겸용(신형)



제품명 :SF 후렉시블 콘넥타

*.적용규격:KSC 8459

*.특징:본제품은 고장력 비방수 후렉시블 전선관에

   연결되는 콘넥타로 후렉시블에 아주 강하게 밀착

   되므로 콘넥타가 빠지지 않습니다.

*.후렉시블 전선관의 내경을 최대한 활용할 수 있는

   강점이 있다.

*.전선관 외부에 조립되는 방식임.

*.와샤형 신형콘넥타는 22C 홀에도 아주 적합합니다.

*.재질:아연합금 (ZnDc 2종이상)

*.신제품 와샤형 SF콘넥타는 기존제품과 달리 와샤가

   부착되어서 22mm 홀에서도 로크너트를 한개만 사용

   하면 됩니다, 기존제품은 내부와 외부에 각각 사용하였

  으나 그럴 필요가 없으므로 인건비와 재료비를 절감할수    있는 제품입니다.

규격별 단가  (VAT 별도)

호  칭

일  반
(단가/개당)

  원 터 치
(단가/개당)

  와 샤 형
(단가/개당)

d1

a1
(최소치)

a2
(최소치)

d2

16

1/2"

225

160

250

22

9

20

14.0

22

3/4"

360





27

10

25

19.5

28

1"

600





33

12

30

25.5

                                                                          치수는 다를수 있으니 참고하시기바랍니다.
