.컴팩트 형광램프 기술자료



◆ 컴팩트 형광램프란?

    컴팩트 형광램프란 일반 직관 형광램프와 같은 원리로 점등되지만 모양과 크기를 백열램프와 같이 소형화

    다양화시켜 일반 백열램프 대체용의 절전형 램프를 말합니다.

    컴팩트 형광램프는 안정기가 내장된 일반베이스(E26)형과 별도로 안정기를 사용해야 하는 PIN TYPE 베이

    스 두 종류로 구분됩니다.

     EL lamp-안정기내장형,백열램프용 소켓(E26)에 바로 꽂아 사용,주로 백열램프 대체용으로 사용

     FPL lamp-안정기 별도사용,Pin Type 베이스,주로 다운 등기구용으로 사용





◆ 컴팩트 형광램프의 특징

    ▷ 컴팩트 형광램프는 같은 밝기의 백열램프에 비해 80%가 절전됩니다.

    ▷ 수명은 일반 백열램프보다 12배 길다.(약 10,000시간)

    ▷ 깜박거림 없이 순간점등,어른거림이 없는 점등,빈번하게 스위치를 조작해도 영향을 받지 않는 수명





◆ 컴팩트 형광램프 기술자료

램프기호

램프전력

램프전압

램프전류

안정기전력

휘도

cd/㎠

21,31,41

역률

보상용

콘덴서

직렬콘덴서

재래식

안정기

이중회로

㎌/Nc

50/60

Hz

(V)

고주파

회로

(V)

50/60

Hz

(mA)

고주파

회로

(mA)

재래식

(W)

전자식

(W)

  DULUX S 5W

35

-

180

-

10

-

2.5

2.2

-

  DULUX S 7W

47/45

-

175/180

-

11

-

2.6

2.1

-

  DULUX S 9W

60/59

-

170/180

-

13

-

2.8

2.0

-

  DULUX S 11W

91/-

-

155/-

-

15

-

2.7

1.7

-

  DULUX S 13W



















  DULUX D 10W

64

-

190

-

15

-

4.0

2.2

1.4

  DULUX D 13W

91

-

175

-

17

-

4.0

1.8

1.4

  DULUX D 18W

100

-

220

-

23

-

4.5

2.2

1.7

  DULUX D 26W

105

-

325

-

31

-

5.5

3.2

2.5

  DULUX T 13W

91

-

175

-

17

-

4.0

1.8

1.4

  DULUX T 18W

100

-

225

-

23

-

4.7

2.3

1.7

  DULUX T 26W

105

-

325

-

31

-

6.0

3.3

2.5

  DULUX L 18W

58

50

375

320

24

19

1.5

4.2

2.7

  DULUX L 24W

87

75

345

300

30

27

1.6

3.6

2.7

  DULUX L 36W

106

90

435

360

43

39

1.8

4.4

3.4

  DULUX L 40W

-

126

-

320

-

45

1.6

-

-

  DULUX L 55W

-

101

-

550

-

62

2.1

-

-

  DULUX F 18W

58

50

375

320

24

19

2.4

4.2

2.7

  DULUX F 24W

87

75

345

300

29

27

2.5

3.6

2.7

  DULUX F 36W

106

90

435

360

43

39

3.0

4.4

3.4

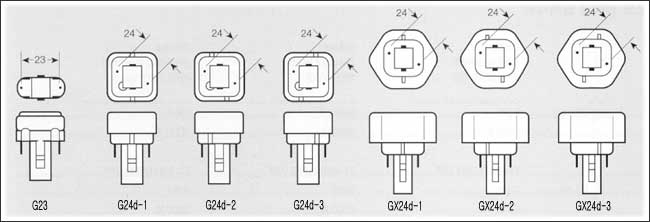

◆ 쵸크 및 스타터 작동용 컴팩트 형광램프 베이스

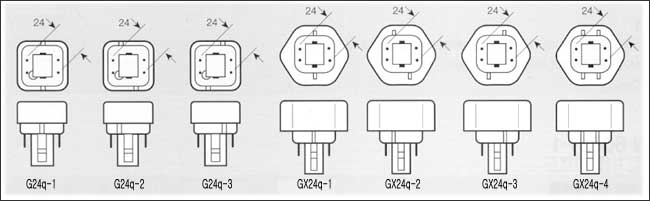

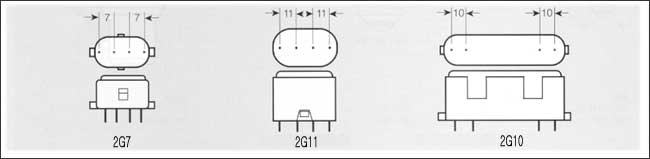

◆ 전자안정기 작동용 컴팩트 형광램프 베이스







◆ 재래식 안정기 작동용 컴팩트 형광램프 회로도

안정기와 단일회로

안정기와 직렬회로

스타터 작동 단일회로

스타터 작동 직렬회로

 DULUX S 5,7,9,11,13W

 DULUX D 10,13,18,26W

 DULUX T 18,24W,26W

DULUX S 5W,7W,9W

DULUX L18W,24W,36W

DULUX F18W,24W,36W

DULUX L18W

DULUX L18W SP

DULUX F18W
