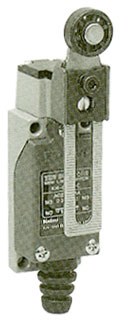

■ 품명 : 조절롤러 레바형 소형 리미트스위치 (KH-8005-C) |
|
|
◆ 제품설명 *.본 제품은 소형화로 정밀도가 높고 견고합니다. *.단자부 배선결선이 용이한 구조로 되어 있습니다. *.제품의 취부 고정시 전면 또는 후면 부착이 가능합니다. *.기계적 강도가 높고 내열,내유,방진 구조로 되어 있습니다. *.2개의 나사 조작으로 90°씩 4방향 어느 위치로도 변경 가능합니다. *.OF(동작에 필요한 힘)최대:800g *.RF(되돌림의 힘)최소:50∼21g *.PT(동작까지의 움직임 힘):15°±5 *.MD(응차의 움직임)최대:10°(도) *.OT(동작후의 움직임)최소:75°(도) *.TT(전체의 움직임)최소:90°(도) ◆ 제품가격(VAT별도) KH-8005-C : 7,900원 |
◆ 제품정격(Specification) 및 성능 |
항 목 |
내 용 |
|
허용조작속도 |
1mm ∼ 1m / 초 |
|
개폐빈도 |
기계적 |
120회 / 분 |
전기적 |
30회 / 분 |
|
절 연 저 항 |
100MΩ이상 (DC500V 절연저항계) |
|
접 촉 저 항 |
25mΩ이하 (초기치) |
|
내전압 |
충전부사이 |
1,000VAC(50/60Hz) 1분간 |
비충전부사이 |
2,000VAC(50/60Hz) 1분간 |
|
진 동 |
오동작 |
10 ∼ 55Hz 복진폭:1.5mm 3축 각 방향 |
충 격 |
내 구 |
약 30G(300 m/s2) |
오동작 |
약 10G(100 m/s2) |
|
수 명 |
기계적 |
100만회 이상 |
전기적 |
10만회 이상(정격부하시) |
|
사용주위온도 |
-10°C ∼ +55°C (결빙이 되지 않은 상태에서) |
|
사용주위습도 |
45 ∼ 85% |
|
보호구조 |
IP 55 |
|
재질 (Material) |
몸체,헤드 |
아연합금 다이케스팅(회색 에나멜 도장) |
레 바 |
STAINLESS STEEL |
|
커버,롤러 |
나이론 글라스(Nylon Glass) |
|
◆ 전기적 사양(電氣的 仕樣) 및 내부접점 회로도 |
|
|
|||||||||||||
|
|
