■ 누전차단기의 사용조건 및 접속예 |
◆ 사용조건 |
구분 |
회 로 도 |
장 점 |
단 점 |
간선 부착 |
|
*.누전차단기 1대의 감시범위가 넓고 수가 적어도 됩니다.
|
*.어느 한 장소에서 지락이 발생 하면 전체가 정전됩니다. *.지락장소의 발견에 시간이 걸 리며 정전시간이 길어짐. *.고감도,고속동작형을 사용하 면 평상시의 누설정류에 의해 오동작이 쉽게 됩니다. |
분기 부착 |
|
*.지락발생시 분기회로의 누전 차단기가 동작해도 다른 회로 는 그상태로 운전이 계속됨. *.지락장소 발견이 용이하며,복 귀도 빠릅니다.
|
*.누전차단기의 수량이 많아짐
|
◆ 누전차단기의 접속예 |
상선 |
접 속 방 법 |

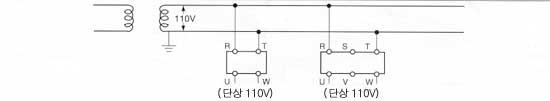

단상2선 110V회로 |
|

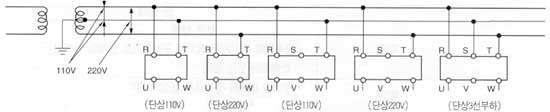

단상3선 110/220V회로 |
|
삼상3선 220V회로 460V회로 |
|
삼상4선 460V회로 |
|
|
