과부하계전기

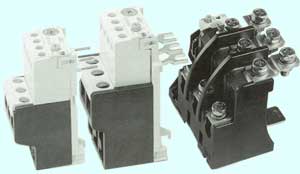

제품형상

특 징

*.용도:열동형과부하계전기는 전동기의 과부하,구속 및
   결상 운전에 의한 소손으로부터 안전하게 보호함
*.열동형과부하계전기를 전자접촉기와 연결시 별도의
   연결자 없이 직결로 연결 가능함
   (적용기종:GTH-22,40,85)
*.도체부가 인체에 접촉되지 않도록 접촉방지용 안전
   카바  설치가 가능함.
*.전원부와 기구부를 분리 설계하였으며
*.GTH-22,40,85 공용화 설계로 안전성을 향상
*.3단계로 전류를 셋팅
*.수동-자동 리셋 설정이 편리함

전자접촉기와 과부하계전기의조합		보조접점	복귀방식	외형치수mm (가x세x높이)	소비전력
GTH-Series	GMC-Series	보조접점	복귀방식	외형치수mm (가x세x높이)	소비전력
GTH-22	GMC-9,12,18,22	1a1b	수동/자동겸용	44x63x90	1.8VA/극
GTH-40	GMC-32,40	1a1b	수동/자동겸용	53x67x97	2.0VA/극
GTH-85	GMC-50,65,75,85	1a1b	수동/자동겸용	70x73x103	3.5VA/극
GTH-100	GMC-100	1a1b	수동/자동겸용	103x67x105	2.3VA/극
GTH-150	GMC-125,150	1a1b	수동/자동겸용	112x87x105	2.3VA/극
GTH-220	GMC-180,220	1a1b	수동/자동겸용	144x114x180	2.3VA/극
GTH-400	GMC-300,400	1a1b	수동/자동겸용	144x160x194	2.3VA/극
GTH-600	GMC-600,800	1a1b	수동/자동겸용	255x200x193	2.3VA/극

형명	전류조정범위 (A)
GTH-22	0.1∼0.6 。0.16∼0.25 。0.25∼0.4 。0.4∼0.63 。0.63∼1。1∼1.6 。1.6∼2.5 。2.5∼4 4∼6.0 。 5∼8 。6∼9 。7∼10 。9∼13 。12∼18 。16∼22
GTH-40	4∼6 。5∼8 。6∼9 。7∼10 。9∼13 。12∼18 。16∼22 。18∼26 。24∼36 。28∼40
GTH-85	7∼10 。9∼13 。12∼18 。16∼22。18∼26。24∼36。28∼40。34∼50。45∼65。54∼75。63∼85
GTH-100	34∼50 。39∼57 。43∼65 。54∼80 。65∼100
GTH-150	34∼50 。39∼57 。43∼65 。54∼80 。65∼100 。80∼125 。100∼150
GTH-220	65∼100 。85∼125 。100∼160 。120∼180 。160∼240
GTH-400	85∼125 。100∼160 。120∼180 。160∼240 。200∼300 。260∼400
GTH-600	200∼300 。260∼400 。400∼600 。520∼800
